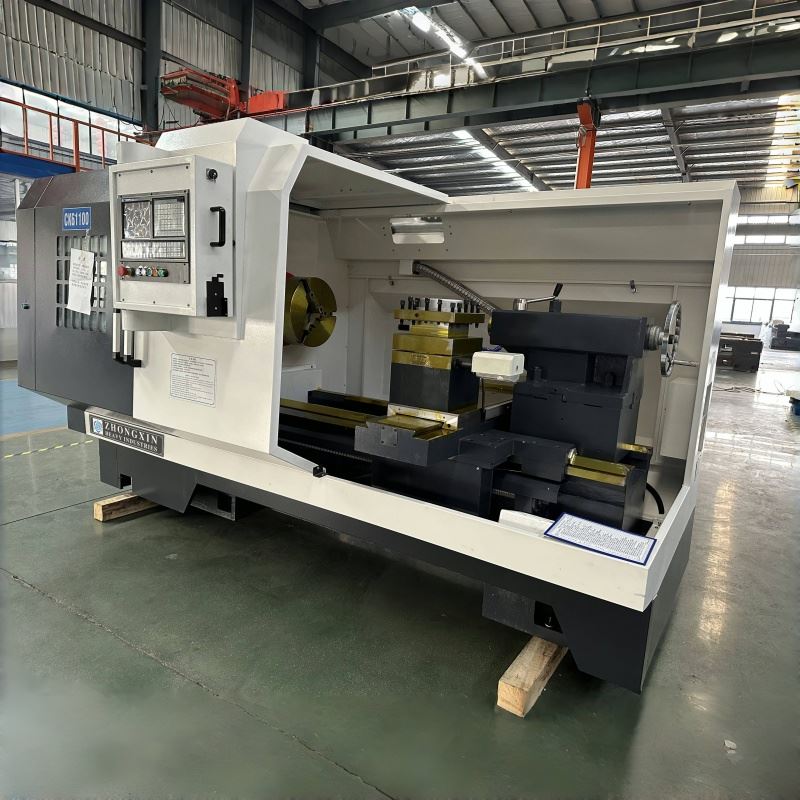

Cnc Lathe Machine Heavy Duty
ΧΡΗΣΗ
Κιβώτιο ταχυτήτων One-Piece-Μηχανή χύτευσης Bed Box Way Cnc Τόρνος
Αυτή η σειρά τόρνων CNC είναι-βαρέως τύπου, κατάλληλη για κατεργασία ημι-ακριβείας και κατεργασία ακριβείας τεμαχίων εργασίας βαρέως τύπου και κατάλληλη για περιστροφή διαφόρων εσωτερικών και εξωτερικών κυλινδρικών επιφανειών, κωνικών επιφανειών, επιφανειών κυκλικού τόξου και άλλων περιστρεφόμενων επιφανειών, διαφόρων σπειρωμάτων κ.λπ.
Χαρακτηριστικά τόρνου CNC
Ενσωματωμένο κρεβάτι μηχανής υψηλής σταθερότητας
Ο άξονας έχει ταχύτητα τριών βημάτων, με συχνότητα χωρίς βήμα σε κάθε βήμα.
Υψηλή ακρίβεια περιστροφής ατράκτου και ισχυρή ακαμψία
Βάση υψηλής αντοχής
Διεύρυνε τη διαγώνια τσουλήθρα
Αυτόματη κεντρική λίπανση
Τυπική διαμόρφωση

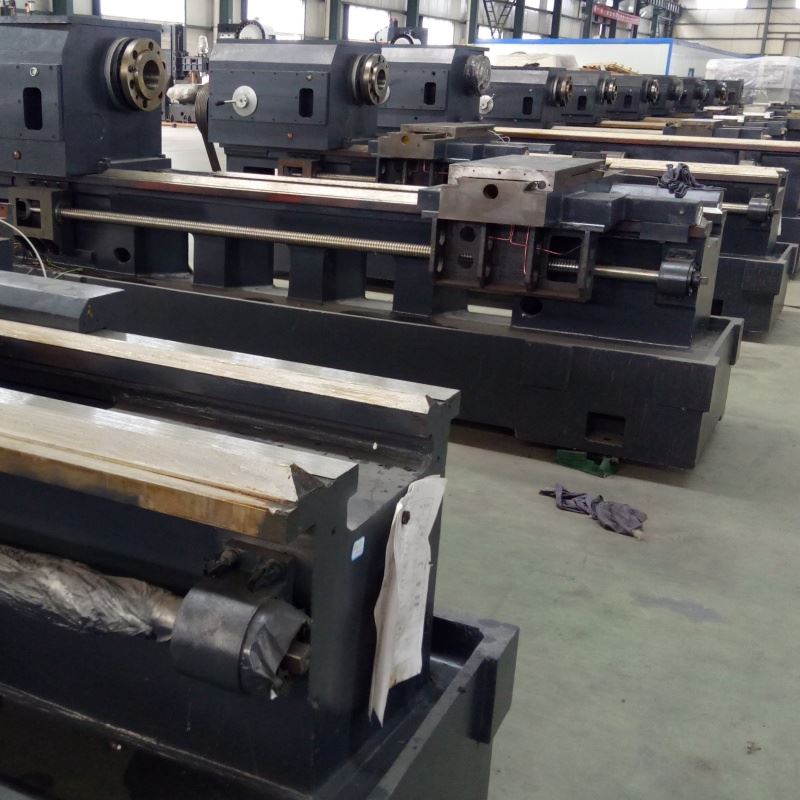

Ένα-τεμάχιο-κρεβάτι μηχανής χύτευσης
Η εργαλειομηχανή δεν παραμορφώνεται εύκολα και διατηρεί υψηλή ακρίβεια για μεγάλο χρονικό διάστημα, με καλή ακαμψία.
Κιβώτιο ταχυτήτων με άξονα
Είναι αρκετά κατάλληλο για κοπές βαρέως τύπου.

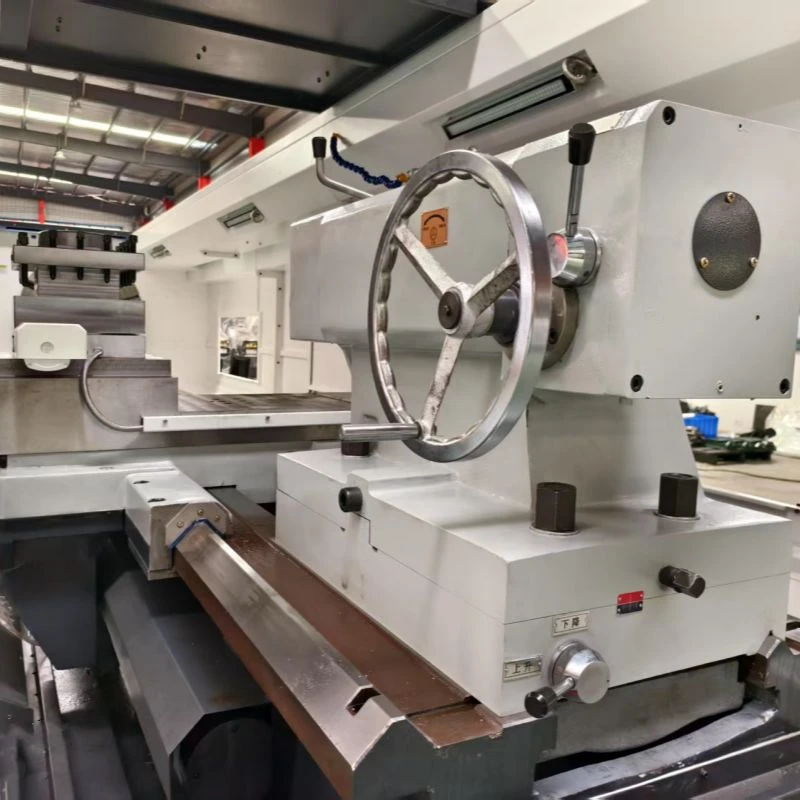

Tailstock
Θα μπορούσε να εγκατασταθεί όχι μόνο με πίσω κέντρο, αλλά και με ράβδους driland για κατεργασία οπών.
Προδιαγραφές
| Τεχνική παράμετρος | Μονάδα | CK61100E | CK61125E |
| Max.swing dia.πάνω από το κρεβάτι | mm | 1000 | 1250 |
| Max.swing dia.over slide | mm | 650 | 850 |
| Μέγιστη διάμετρος περιστροφής (δίσκος) | mm | 830 | 1090 |
| Απόσταση κέντρου | mm | 1500/2000/3000 | 1500/2000/3000 |
| Μέγιστο μήκος στροφής | mm | 1400/1900/2900 | 1350/1850/2850 |
| Μύτη ατράκτου | GB59001 | A2-15 | A2-15 |
| οπή ατράκτου | φ/mm | 130 | 130 |
| Κώνος ατράκτου | r/min | Μετρικό 140/1:20 | Μετρικό 140/1:20 |
| Ταχύτητα ατράκτου | 10-60,40-240,100-600 | 10-50,40-120,100-300 | |
| Λειτουργία μετατόπισης άξονα | Ταχύτητα 3 βημάτων με χειροκίνητη αλλαγή ταχυτήτων, χωρίς βηματισμό | Ταχύτητα 3 βημάτων με χειροκίνητη αλλαγή ταχυτήτων, χωρίς βηματισμό | |
| Ισχύς κινητήρα ατράκτου | KW | 15 | 22 |

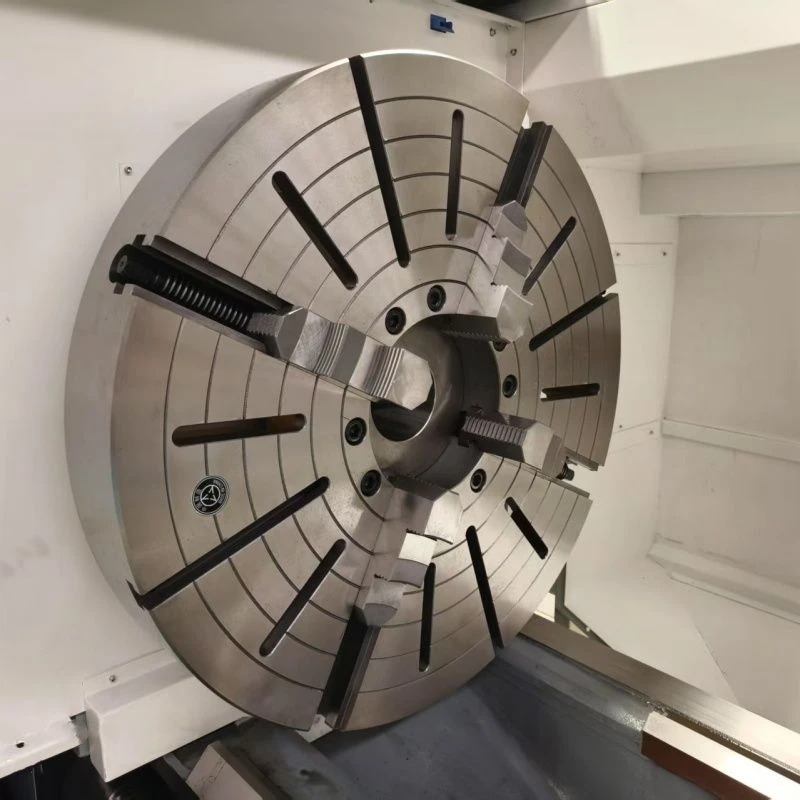

| Τύπος τσοκ | Ιντσα | Χειροκίνητο τσοκ | Χειροκίνητο τσοκ |
| Μέγεθος τσοκ | m/min | 500 | 630 |
| Ταχεία διέλευση άξονα Χ/Ζ | m/min | 45752 | 45752 |
| Ροπή σερβοκινητήρα άξονα Χ/Ζ | N.m | x:10 z:15/22/30 | x:15 z:18/22/30 |
| Διαδρομή άξονα Χ/Ζ | mm | x:530 z:1500/2000/3000 | x:650 z:1350/1850/2850 |
| Τύπος τρόπου οδηγού | τρόπο κιβωτίου | κιβώτιο | |

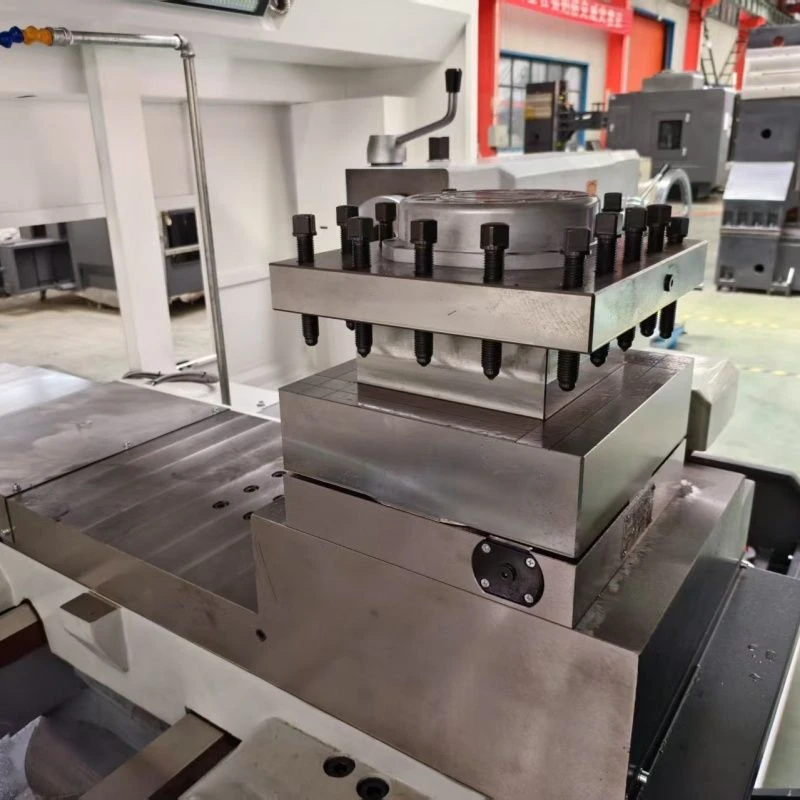

| Ποσότητα εργαλείου | 4 | 4 | |
| Μέγεθος στελέχους εργαλείου | mmxmm | 40X40 | 40X40 |
| Ουρά κουλούρα | φ/mm | 140 | 160 |
| Κόκκινο ουρά ράβελ | mm | 250 | 250 |
| Κωνικό πτερύγιο ουράς | MT6# | MT6# | |
| Συνολική ονομαστική ισχύς | KW | 20/22/24 | 28/30/31 |
| Συνολικό ονομαστικό ρεύμα | A | 40 | 65 |
| Καθαρό βάρος | κιλά | 5400/6000/6800 | 5000/9600/10600 |
| Διάσταση μηχανής (ΜxΠ×Υ) | mm | 4100/4600/5600×2160x2200 | 4100/4600/5600×2355×2455 |
