Οριζόντια βαρετή μηχανή
Τεχνική Περιγραφή & Προδιαγραφές

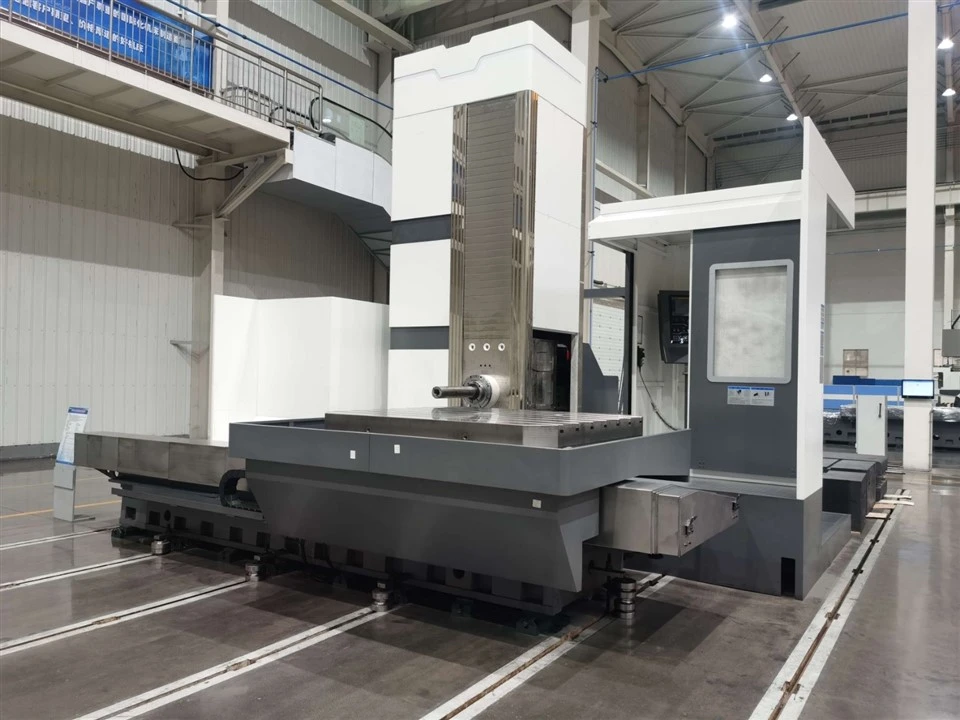

Επισκόπηση μηχανήματος:
Το WPB130 ενσωματώνει προηγμένες τεχνολογίες δομικού σχεδιασμού και κατασκευής με αρθρωτές ιδέες. Χρησιμοποιώντας σύγχρονες μεθόδους μηχανικής (FEA, εικονική δημιουργία πρωτοτύπων), αυτό το μηχάνημα CNC υψηλών προδιαγραφών εκτελεί:
Φρέζα προσώπου, τρύπημα, διάτρηση, τρύπημα
3D κατεργασία περιγράμματος
Ολοκλήρωση πολλαπλών-διαδικασιών σε μία εγκατάσταση
Διαμόρφωση αξόνων κίνησης:
Άξονας Χ-: Εγκάρσια κίνηση τραπεζιού
Άξονας Υ-: Κάθετη κίνηση της κεφαλής του άξονα
Άξονας Z-: Διαμήκης κίνηση στήλης
W-άξονας: Αξονική κίνηση ατράκτου
Β-άξονας: Περιστροφική ευρετηρίαση πίνακα
Βασικά δομικά χαρακτηριστικά:
Πλαίσιο: Βελτιστοποιημένη σχεδίαση νευρώσεων μέσω FEA για ακαμψία/σταθερότητα
Οδηγοί: Οι άξονες X/Y/Z χρησιμοποιούν υβριδικούς κυλιόμενους-οδηγούς ολίσθησης με επίστρωση PTFE + εισαγόμενα στοιχεία κύλισης (χαμηλή τριβή, υψηλή απόσβεση)
Σύστημα ατράκτου:
Φωλιασμένος άξονας διπλής-στρώσης (Κοίλος άξονας φρεζαρίσματος + άξονας διάτρησης)
Ομάδες ρουλεμάν NSK με βελτιστοποιημένο άνοιγμα υποστήριξης
Υδραυλική αυτόματη αλλαγή ταχυτήτων (10-2.000 σ.α.λ.)
Σύστημα κίνησης:
Σερβοκινητήρες FANUC AC για όλους τους άξονες
Πλανητικούς μειωτήρες + βίδες κυλίνδρου (X/Y/Z/W)
Κίνηση ατέρμονα γρανάζι κατά-οπισθοδρόμησης (άξονας Β-)
Περιστροφικό τραπέζι:
Κυλινδρικά ρουλεμάν διπλής σειράς-
Άμεση-οδήγηση διπλού πινιόν με προφόρτιση
Απόλυτος περιστροφικός κωδικοποιητής (Πλήρης κλειστός-βρόχος)
Τεχνικές Παράμετροι
| Κατηγορία παραμέτρων | Παράμετρος | Μονάδα | Αξία |
|---|---|---|---|
| ΕΡΓΑΣΙΑ ΕΡΓΑΣΙΑΣ | |||
| Ταξίδι με άξονα (Χ/Υ/Ω/Δ) | mm | 3000 / 2400 / 2000 / 700 | |
| Β-ταξίδι με άξονα | βαθμός | 0-360 | |
| Κέντρο του άξονα-προς-Επιφάνεια πίνακα (Y) | mm | 100 - 2500 | |
| Ελάχ. Μύτη του άξονα-στο-Table Center | mm | 150 | |
| ΤΡΑΠΕΖΙ | |||
| Μέγεθος (L × W) | mm | 1800 × 2000 | |
| Μέγ. Κεντρική χωρητικότητα φορτίου | κιλά | 10000 | |
| Προδιαγραφές υποδοχής T- | mm |
7-28-225 |
|
| ΑΤΡΑΚΤΟΣ | |||
| Ισχύς κινητήρα | kW | 30 / 37 | |
| Κωνοειδής | BT50 | ||
| Εύρος Ταχύτητας | σ.α.λ | 10 - 2000 | |
| Διάμετρος | mm | Ø130 | |
| Μέγ. Ροπή (Συνεχής/Αιχμή) | Nm | 3000 / 4300 | |
| Μέγ. Αξονική ώθηση | N | 25000 | |
| ΤΙΜΕΣ ΤΡΟΦΗΣ | |||
| Ταχεία τραβέρσα (Χ/Υ/Α/Δ) | m/min | 10 / 10 / 10 / 4 | |
| Μέγ. Τροφοδοσία κοπής (X/Y/Z/W) | m/min | 6 / 6 / 6 / 3 | |
| ΑΠΟΘΗΚΕΥΣΗ ΕΡΓΑΛΕΙΩΝ | |||
| Τύπος θήκης εργαλείου | BT50 | ||
| Χωρητικότητα περιοδικού | 40T | ||
| ΑΚΡΙΒΕΙΑ ΜΗΧΑΝΗΣ | |||
| Τοποθέτηση (Χ/Υ/Α/Δ) | mm | 0.025 / 0.020 / 0.020 / 0.025 | |
| Τοποθέτηση (Β-άξονας) | 10" | ||
| Επαναληψιμότητα (X/Y/Z/W) | mm | 0.017 / 0.015 / 0.015 / 0.018 | |
| Επαναληψιμότητα (άξονας Β-) | 6" | ||
| ΑΛΛΟΣ | |||
| Συνολική κατανάλωση ενέργειας | kVA | 80 | |
| Βάρος μηχανής | κιλά | 45000 |
Τυπική διαμόρφωση
Σύστημα Ελέγχου: FANUC Oi MF (1 συσκευασία)
Αποθήκευση εργαλείων: 40Τ αλυσίδας-τύπου ATC
Μέτρηση: 3-γραμμικές κλίμακες αξόνων + Περιστροφικός κωδικοποιητής (άξονας Β)
Ψύξη:
Μονάδα ψύκτη λαδιού (Υδραυλικός/έλεγχος θερμοκρασίας)
Εξωτερικό σύστημα ψυκτικού εργαλείου
Αξεσουάρ:
Αυτόματος μεταφορέας τσιπ
Κεντρική λίπανση
Υδραυλικό πακέτο ισχύος
Αεροκουρτίνα ατράκτου
Προαιρετικά αξεσουάρ
Μέσω-ψυκτικού ατράκτου (2 MPa)
Πλήρης περιστροφικός προφυλακτήρας τραπεζιού
Αλυσίδα γεμιστήρα 60 εργαλείων
Διάγραμμα χωρητικότητας πάγκου εργασίας και διάγραμμα φόρτωσης εκτός{0}}κεντρικού
Για να διατηρηθεί η ακρίβεια του πάγκου εργασίας εντός του καθορισμένου εύρους, τα τεμάχια εργασίας πρέπει να τοποθετούνται εντός της γραμμής μέγιστης χωρητικότητας φορτίου του πάγκου εργασίας. Εάν τα τεμάχια εργασίας τοποθετηθούν πέρα από τη γραμμή ικανότητας φόρτωσης ή εάν το κέντρο βάρους του τεμαχίου αποκλίνει από το κέντρο του πάγκου εργασίας, η χωρητικότητα φόρτωσης και η ακρίβεια του πάγκου εργασίας θα μειωθούν. Η χωρητικότητα φορτίου εμφανίζεται στο διάγραμμα κατανομής φορτίου του πάγκου εργασίας και η χωρητικότητα φορτίου εκτός κέντρου εμφανίζεται στο διάγραμμα καμπύλης φορτίου εκτός-κεντρικού πάγκου εργασίας.
Λίστα προμηθευτών βασικών εξαρτημάτων
| Οχι. | Συστατικό | Μάρκα/Προμηθευτής |
|---|---|---|
| 1 | Σύστημα Ελέγχου | FANUC Oi MF (1 πακέτο) |
| 2 | Ρουλεμάν ατράκτου | NSK |
| 3 | Βίδες | THK / HIWIN / PMI |
| 4 | Στοιχεία κυλιόμενου οδηγού | ΘΚ |
| 5 | Ρουλεμάν στήριξης βιδών | ΠΟΥΣΤΗΣ |
| 6 | Ηλεκτρικά Εξαρτήματα | Γαλλικές μάρκες (π.χ. Schneider) |
| 7 | Σύστημα Λίπανσης | Baoteng |
| 8 | Γραμμικοί Κωδικοποιητές | Fagor |
| 9 | Μονάδα ψύκτη λαδιού | Tongfei (SJZ Rifeng) |
Συνιστώμενο Πρόγραμμα Λιπαντικών & Συντήρησης
| Συστατικό | Τύπος λιπαντικού | Ικανότητα | Βαθμός ιξώδους | Σύσταση μάρκας | Πρωτόκολλο συντήρησης |
|---|---|---|---|---|---|
| Υδραυλική Μονάδα | Υδραυλικό λάδι | 120 L | ISO VG32 (Χειμώνας) ISO VG46 (Καλοκαίρι) |
Mobil DTE 24 / Shell Tellus S2 32 Mobil DTE 25 / Shell Tellus S2 46 |
• Αρχική αλλαγή:3 μηνών • Μεταγενέστερες αλλαγές:Κάθε 6 μήνες |
| Αντλία λίπανσης | Λιπαντικό Way | 4 L × 2 | ISO VG68 | • Συμπληρώστε-όταν στάθμη λαδιούπέφτει κάτω από την ένδειξη MIN | |
| Ψύκτη λαδιού | Υδραυλικό λάδι | 80 L | ISO VG32 | Mobil DTE 24 / Shell Tellus S2 32 | • Αρχική αλλαγή:3 μηνών • Μεταγενέστερες αλλαγές:Κάθε 6 μήνες |
| Κιβώτιο ταχυτήτων ATC | Λάδι κιβωτίου ταχυτήτων | 10 L | ISO VG150 | Mobilgear 600 XP 150 / Shell Omala 150 | • Αρχική αλλαγή:3 μηνών • Μεταγενέστερες αλλαγές:Κάθε 6 μήνες |
