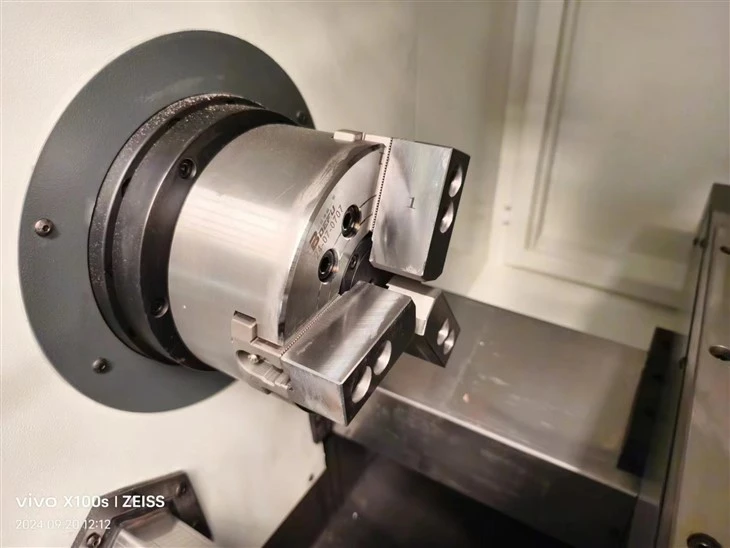

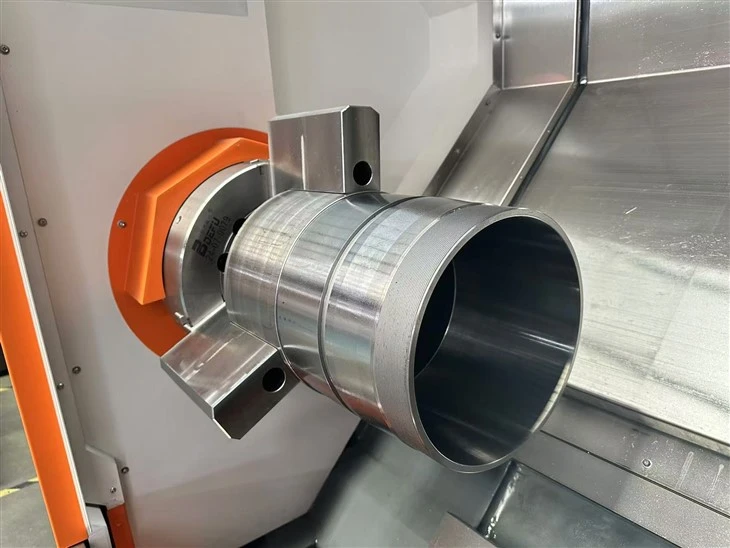

Τσοκ τόρνου CNC

CNC συσκευή σύσφιξης τόρνου, το τσοκ είναι *, αν και τώρα υπάρχει ένα πνευματικό τσοκ, αλλά το πνευματικό τσοκ περιορίζεται σε μικρά κομμάτια ταχείας επεξεργασίας, το τσοκ γίνεται φυσικά αναντικατάστατα προϊόντα.

Τύπος και επιλογή τσοκ εργαλειομηχανών

Επιλογή τσοκ που-αυτό-κεντραρίζονται

Αυτό το προϊόν είναι κατάλληλο για τσοκ από κοντό κυλινδρικό, κοντό κωνικό K11, όλκιμο σίδηρο K11 (QT) K11 (G) με τρεις-σιαγόνες-αυτοκεντρικές, όλα τα περιεχόμενα του προϊόντος είναι μόνο για αναφορά του χρήστη κατά τη χρήση και τη συντήρηση. Για περισσότερες πληροφορίες, οι χρήστες είναι ευπρόσδεκτοι να συμβουλευτούν το τμήμα εξυπηρέτησης πελατών μας και να δώσουν πολύτιμα σχόλια για το προϊόν κατά τη χρήση.

● α. Αν και τα τσοκ τόρνου cnc πληρούν τις απαιτήσεις των προτύπων, ενδέχεται να προκύψουν κίνδυνοι από τα χαρακτηριστικά της εργασίας και του μηχανήματος. Για την εξάλειψη των κινδύνων, ο χρήστης θα πρέπει να λάβει υπόψη τα χαρακτηριστικά του τεμαχίου εργασίας (π.χ. μέγεθος, μάζα και σχήμα) και τα χαρακτηριστικά του μηχανήματος (π.χ. ταχύτητα, τροφοδοσία και βάθος).

● β. Ο χρήστης θα πρέπει να καθορίσει τη μέγιστη επιτρεπόμενη ταχύτητα του μηχανήματος με βάση την απαιτούμενη δύναμη σύσφιξης, η οποία δεν πρέπει να υπερβαίνει τη μέγιστη ταχύτητα περιστροφής του τσοκ.

● γ. Για ειδικές άνω σιαγόνες, ο χρήστης θα πρέπει να χρησιμοποιεί εξοπλισμό μέτρησης στατικής δύναμης σύσφιξης για να ελέγξει την κατάσταση συντήρησης σύμφωνα με τις οδηγίες συντήρησης.

● δ. Ενδέχεται να προκύψουν υπολειπόμενοι κίνδυνοι εάν δεν επιτευχθούν ικανοποιητικές ιδιότητες περιστροφικής εξισορρόπησης.

● ε. Για να αποφευχθεί η υπερφόρτωση ενός συγκεκριμένου τσοκ, η αποτελεσματική δύναμη από το μηχάνημα θα πρέπει να μειωθεί.

Το τσοκ με τρεις-σιαγόνες-αυτοκεντράρισμα της σειράς K11 υιοθετεί τη δομή με επίπεδο σπειρώματος, μέσω του γραναζιού, του σύρματος δίσκου, κάνει τις σιαγόνες να κινούνται ταυτόχρονα, για να πραγματοποιήσει αυτόματο κεντράρισμα του τεμαχίου εργασίας. Το κοντό κωνικό τσοκ μπορεί να τοποθετηθεί απευθείας στον άξονα της εργαλειομηχανής και έχει τα χαρακτηριστικά μικρής προεξοχής, ισχυρής ακαμψίας, υψηλής ακρίβειας κεντραρίσματος, εύκολης εγκατάστασης κ.λπ.

● 1.K11 -----

Σύρμα δίσκου τύπου τριών-αυτόματου σαγονιού-τσοκ προδιαγραφών τσοκ κεντραρίσματος με τη δική του μορφή σιαγόνων (συμπεριλαμβανομένων των ολόκληρων σιαγόνων και του διαχωρισμού των σιαγόνων) κοντό κωνικό τσοκ και φόρμα σύνδεσης άξονα εργαλειομηχανής και ατράκτης * υλικό σώματος δίσκου τσοκ 1.

Διάμετρος τσοκ D ± 5%

● 2. Τσοκ με σιαγόνες μορφή

Τσακ με ολόκληρες θετικές σιαγόνες και ανάποδες σιαγόνες και ένα ζευγάρι όταν το μοντέλο αυτού του είδους δεν έχει σήμανση

Ξεχωριστές σιαγόνες

C όταν το τσοκ είναι εξοπλισμένο με τις συμβατικές σπασμένες σιαγόνες.

A όταν το τσοκ είναι εξοπλισμένο με σιαγόνες ISO 3442.

D όταν το τσοκ είναι εφοδιασμένο με σιαγόνες συμβατές με το ISO 3442 και οι σιαγόνες βάσης δεν έχουν λειτουργία συγκράτησης.

● 3. Τα κοντά κωνικά τσοκ συνδέονται με άξονες μηχανής με τη μορφή τύπων A1, A2, C και D, με αριθμούς ατράκτων 3, 4, 5, 6, 8, 11, 15 και 20.

Κοντό κυλινδρικό τσοκ χωρίς αυτό το σημάδι

● 4. Υλικό σώματος δίσκου τσοκ

(QT) όταν το υλικό είναι όλκιμος χυτοσίδηρος.

(Ζ) όταν το υλικό είναι χάλυβας

Οι χρήστες πρέπει να βασίζονται στις απαιτήσεις διαστάσεων των κατεργασμένων εξαρτημάτων, σύμφωνα με το επιτρεπόμενο εύρος σύσφιξης του τσοκ, την επιλογή του κατάλληλου τσοκ και το άνοιγμα του τσοκ στη νέα περιοχή συγκράτησης κατάστασης.

Η πρώτη χρήση της κάρτας θα πρέπει επίσης να λαμβάνει υπόψη τις κύριες παραμέτρους της εργαλειομηχανής που χρησιμοποιείται, όπως ο περιορισμός της ταχύτητας, η διάτρητη-οπή και άλλες πτυχές.

● α. Το μέγεθος του ακατέργαστου τεμαχίου πρέπει να είναι εντός του εύρους σύσφιξης, δεν πρέπει να υπερβαίνει ή να προκαλεί κίνδυνο.

● β. Χρησιμοποιήστε το κατάλληλο μέγεθος οπής-σύμφωνα με τις επιλογές του τεμαχίου εργασίας.

● γ. Η δύναμη σύσφιξης πρέπει να πληροί τις απαιτήσεις κοπής.

● δ. Η απαιτούμενη ταχύτητα πρέπει να είναι εντός του ορίου ταχύτητας.
